加氣—球磨機

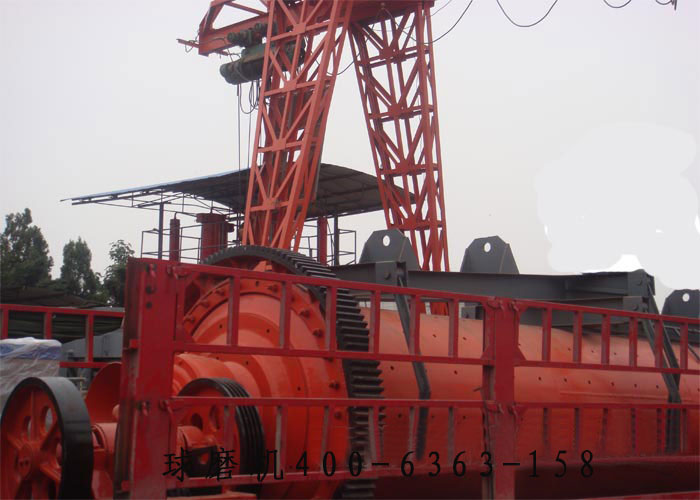

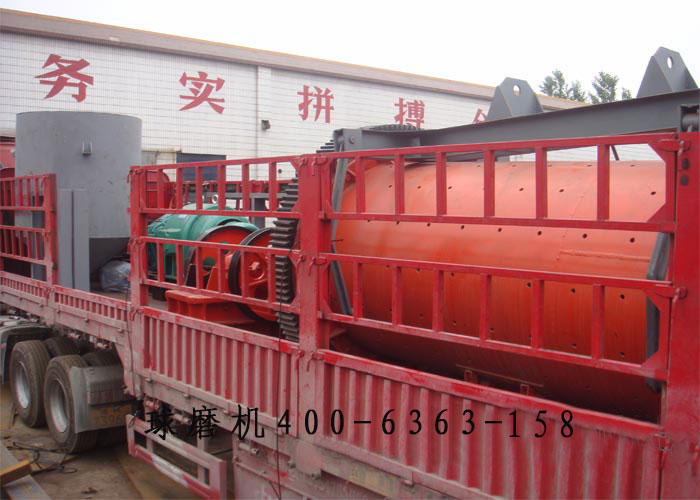

   當電動機通過小齒輪和大齒輪將筒體帶動時，物料經料器通過中空頸從左端給入筒體。筒體內裝有一定質量的鋼球作為磨礦介質。物料受到時鋼球和作用而磨碎，然后經排礦端的中空頸排出機外。由于磨碎產品經中空頸溢流排出，幫這種球磨機稱為溢流型球磨機，是一種廣泛應用的球磨機。
  格子型球磨機結構：
   格子型球磨機的構造除排礦端安裝有排礦格子板外，其他都和溢流型球磨機相似。在排礦端的帶有中空頸的端蓋內，裝有軸承內套和排和子。提挈礦格子由中心襯板、格子襯板和簸箕襯板等組成。在端蓋的內壁上鑄有八根放射狀的筋條，將端蓋分成八個扇形室，在第個扇形室內安裝簸箕形襯板，并用螺釘固定在端上，然后將格子板安裝在簸箕襯板所形成的每個扇形室上。格子襯板有兩種結構形式：一種是由兩塊合成一組，由楔鐵壓緊，楔鐵則用螺釘穿過筋條固緊在端蓋上，中心部分用中心襯板止口托住，以免它們傾斜和脫落;另一種是把兩塊合成一塊，真接用螺釘固定。中心襯板是星形的，它由兩塊組成，用螺釘固定在筋條上。
