一、概述：

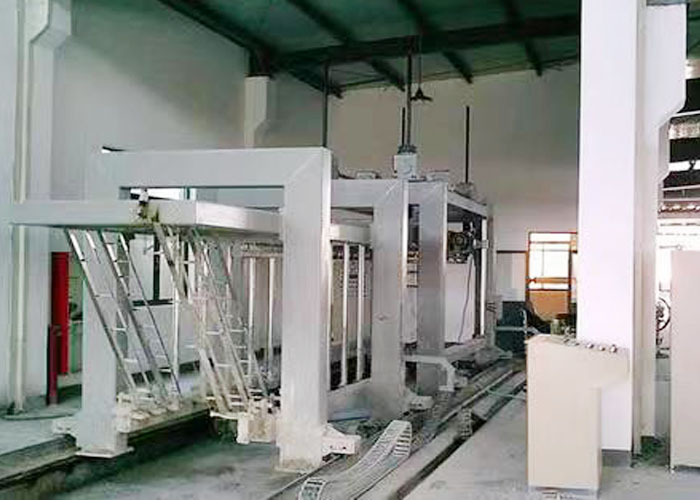

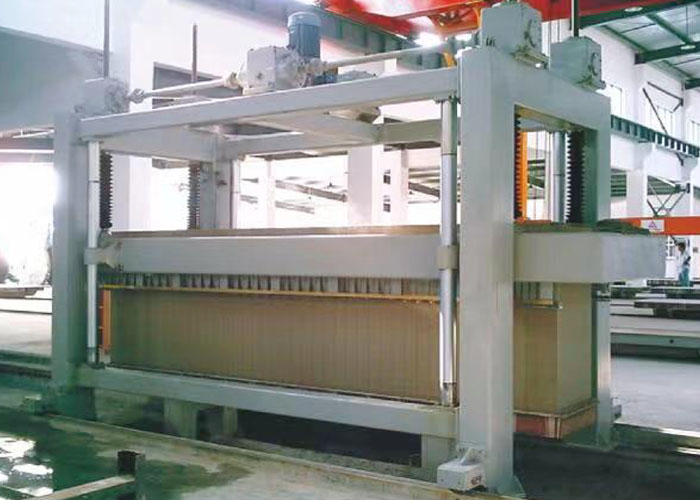

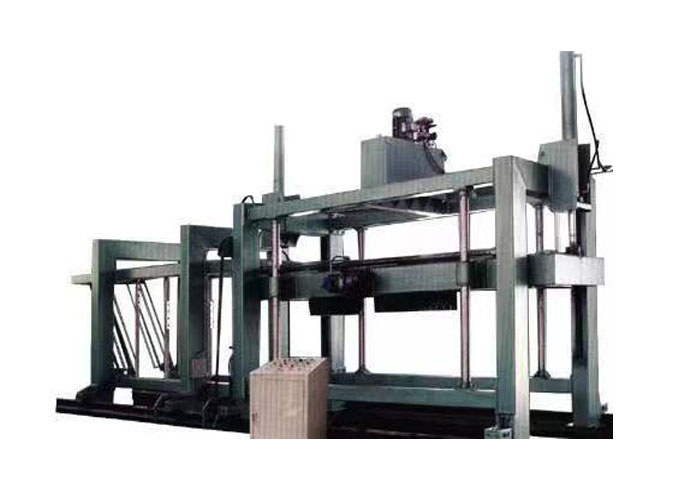

　　本廠生產的JFQ空中翻轉切割機是在德國伊通技術基礎上，結合國內實際情況開發出的一種簡單、實用、高效的切割機組。翻轉吊具把模具空中翻轉90度后脫模把坯體連同模具側板放置在切割臺上，縱向切割裝置通過電機帶動自身行走,，對放置于切割臺上的坯體進行行走切割，切割完成后行走至?xí)和Ｎ恢茫瑱M向切割裝置通過電機帶動自身行走到坯體中央，停止后再進行水平式切割，橫切架自上而下垂直降落切割直至上升復位。

　　二、工作方式：

　　(1)小車行走：預養好的坯體帶模空中翻轉90度，然后將坯體放在切割機上，由脫模機構脫去模框。然后水平切割車進行水平切割，水平切割好后，橫切小車定位自上而下進行垂直切割，切割好后橫切小車復位，吊起坯體，水平切割車復位。

　　(2)坯體行走：預養好的坯體帶模空中翻轉90度，然后將坯體放在切割小車上或輥道上，由脫模機構脫去模框。坯體通過小車或輥道行走進行水平切割，切割好后坯體繼續前行至橫切位置定位，進行橫向切割，切割好后前行由行車吊走坯體。

　　三、主要特點：

　　1、該空中翻轉式切割機機構簡單、緊湊，維修方便。

　　2、工作效率高，在切割坯體的同時另一邊可進行坯體翻轉。

　　3、空中翻轉切割機設備翻轉平衡可靠。

　　4、坯體切割精度高。

　　5、橫切傳動兩種形式：機械傳動和液壓傳動。

　　6、切割坯體的同時可進行槽口銑加工，適用于板材加工。

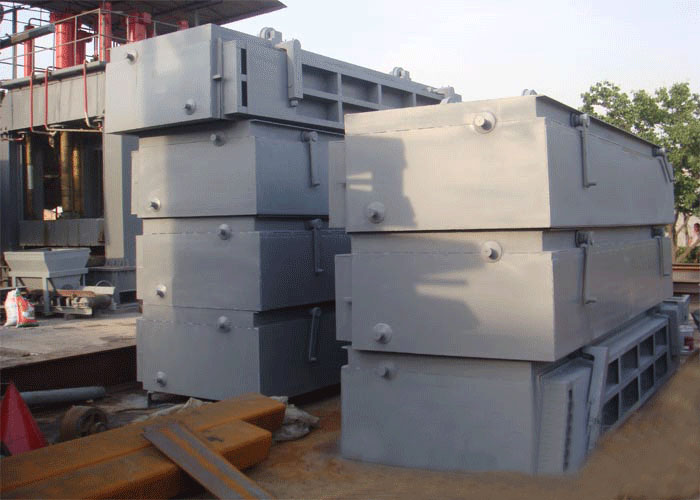

　　空翻系列模具、側板、蒸養車:

　　模具是用來成型物品的工具，這種工具由各種零件構成，不同的模具由不同的零件構成。它主要通過所成型材料物理狀態的改變來實現物品外形的加工。

　　按所成型的材料的不同，模具可分為金屬模具和非金屬模具。金屬模具又分為：鑄造模具(有色金屬壓鑄，鋼鐵鑄造)、和鍛造模具等;非金屬模具也分為：塑料模具和無機非金屬模具。而按照模具本身材料的不同，模具可分為：砂型模具，金屬模具，真空模具，石蠟?zāi)＞叩鹊取?

　　側板是與模具結合盛裝漿料，同時又能承載坯體至切割機進行切割，并與蒸養小車組碼后進入蒸壓釜進行蒸養的工具。

　　蒸養車是加氣混凝土生產過程中專用運輸車輛，它適用生產過程中蒸壓釜內的高溫，高壓的蒸養環境，具有不卡死，不變型等特點。蒸養車按順序排列入釜道軌上，由半成品吊具裝載切割后的砌體平放在小車上，再由入釜卷揚機進行編組，編組完畢后，由入釜卷揚機牽引進入蒸壓釜進行蒸壓養護。出釜后再將小車組牽引至成品堆場，卸下成品，小車返回至入釜軌道，進行下一輪工作。

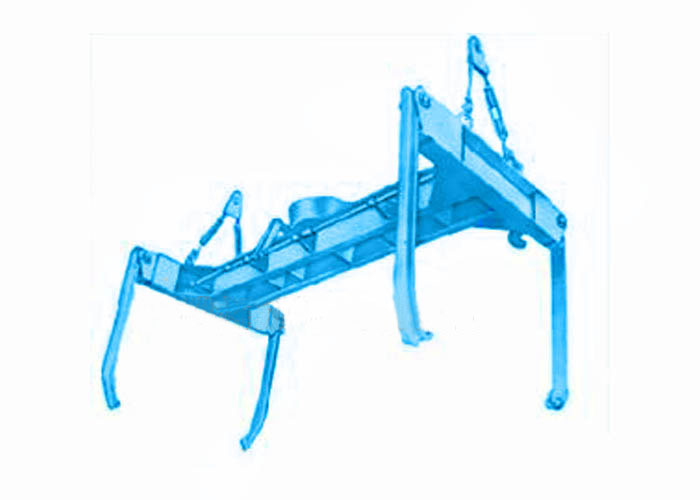

　　翻轉吊具是加氣混凝土磚設備中一道銜接工序中的設備，翻轉品吊具作用就是切割工段切割完成后，通過翻轉吊具把坯體吊至加氣磚設備蒸養小車進行入釜編組。

　　翻轉吊具主要作用

　　加氣混凝土設備起重機械中吊取重物的裝置。也是加氣混凝土設備中一個重要的設備。吊取成件物品常用的吊具是吊鉤，其他還有吊環、起重吸盤、夾鉗和貨叉等。起重吸盤、夾鉗和貨叉等可在起重機上作為專用吊具長久使用，的輔助吊具掛在吊鉤上臨時使用，常用于多貨種倉庫和堆場，以提高作業效率。抓取散狀物料的吊具一般為顎板可開閉的抓斗，也可用電磁吸盤吸取如金屬切屑等導磁性物料。吊取流動性物料的吊具常用的有盛桶和吊罐、一般通過傾側或抽底塞等方式卸出鋼水或化學溶液，通過打開吊罐底門卸出混凝土等流動性物料。

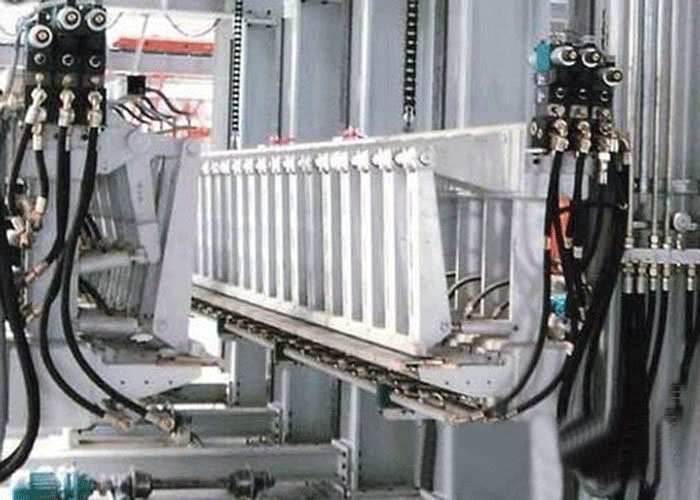

　　掰板機是加氣混凝土設備種比較重要的一部分,它具有龍門機架，龍門機架上裝有電機減速器、制動器、鏈輪傳動裝置和油泵，龍門機架內兩側沿長度方向設有上夾梁和下夾梁，上夾梁與下夾梁之間通過掰板油缸連接，上夾梁和下夾梁上分別裝有各自相對布置的若干夾緊油缸，上夾梁上的夾緊油缸與下夾梁上的夾緊油缸上下對應，鏈輪傳動裝置的鏈條與下夾梁連接，油泵通過液壓管路分別與掰板油缸和夾緊油缸相連，夾緊油缸的前端裝有夾緊體。本實用新型能夠機械化地將切割后的成型混凝土塊沿切縫分開并重新迭放在一起，不易損傷混凝土塊，生產效率高。
